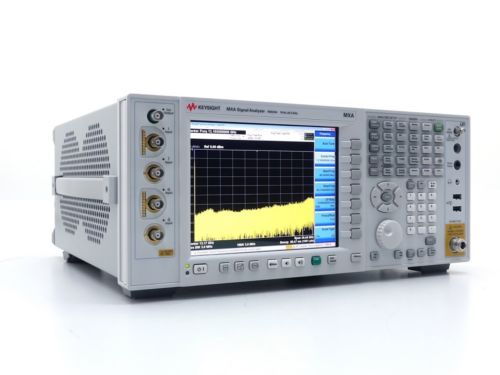

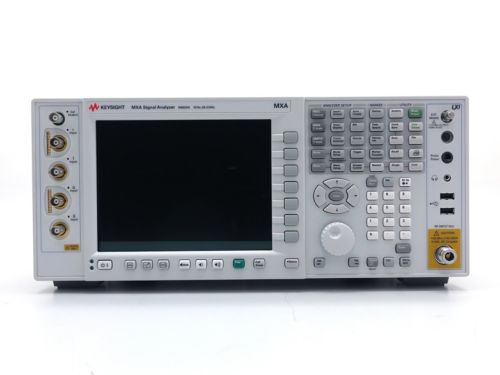

N9020A MXA信號分析儀（頻譜分析儀）
主要特性和功能
主要特性和功能
- ??出色的分析速度、性能和廣泛的應用軟件使您能夠滿足不斷變化的測試要求，加速無線器件的開發
- 快速的本地測量、顯示更新和游標峰值搜索，以及快速掃描，可以顯著縮短測試時間
- X 系列的應用軟件提供快速一鍵式測量，可以簡化測試 LTE、WLAN、MSR 等
- 全頻段實時頻譜分析能夠捕獲偶發或瞬態信號
- 89600 VSA 軟件可實現更深層次的故障診斷
| Frequency range | |||
| N9020A-503 | 頻率范圍，10 Hz 至 3.6 GHz
|
||
| N9020A-508 | 頻率范圍，10 Hz 至 8.4 GHz
|
||
| N9020A-513 | 頻率范圍，10 Hz 至 13.6 GHz
|
||
| N9020A-526 | 頻率范圍，10 Hz 至 26.5 GHz
|
||
| Bandwidth | |||
| N9020A-B25 | 分析帶寬，25 MHz
|
||
| N9020A-B40 | 分析帶寬，40 MHz
|
||
| N9020A-B85 | 分析帶寬，85 MHz
|
||
| N9020A-B1X | 分析帶寬，160 MHz
|
||
| N9020A-B1A | 分析帶寬，125 MHz
|
||
| Performance options | |||
| N9020A-PFR | 精確的頻率參考
|
||
| N9020A-EA3 | 電子衰減器，3.6 GHz
|
||
| N9020A-MPB | 微波預選器旁路
|
||
| N9020A-EDP | 增強的顯示套件
|
||
| N9020A-DP2 | 數字處理器，2 GB 捕獲存儲器
|
||
| N9020A-NFE | 本底噪聲擴展
|
||
| N9020A-FP2 | 快速功率，帶寬高達 40 MHz
|
||
| N9020A-TDS | 時域
|
||
| Preamplifier | |||
| N9020A-P03 | 前置放大器，3.6 GHz
|
||
| N9020A-P08 | 前置放大器，8.4 GHz
|
||
| N9020A-P13 | 前置放大器，13.6 GHz
|
||
| N9020A-P26 | 前置放大器，26.5 GHz
|
||
| Source connectivity | |||
| N9020A-ESC | 外部信號源控制
|
||
| Security - PC features | |||
| N9020A-SSD | 額外的可拆卸固態硬盤
|
||
| N9020A-SF1 | 安全特性，不包括啟動程序
|
||
| N9020A-SF2 | 安全特性，禁止保存結果
|
||
| N9020A-PRC | 便攜配置、緩沖器和把手
|
||
| Calibration Options | |||
| N9020A-A6J | ANSI Z540-1-1994 校準
|
||
| N9020A-UK6 | 包含測試數據的商業校準證書
|
||
| N9020A-AMG | 校準 + 不確定度 + 保護頻段（認證）
|
||
| Baseband Inputs | |||
| N9020A-BBA | 模擬 I/Q 基帶輸入（BBIQ）
|
||
| EMC Functionality | |||
| N9020A-EMC | 基本預兼容性 EMI
|
||
| N9020A-YAS | Y 軸輸出
|
||
| N9020A-CRP | 連接器，可編程后面板中頻輸出
|
||
| N9020A-CR3 | 連接器，寬帶中頻輸出
|
||
| External mixing | |||
| N9020A-EXM | 外混頻
|
||
| Operating system | |||
| N9020A-W7X | Operating system, Windows Embedded Standard 7 | ||
| Real time signal analysis | |||
| N9020A-RT2 | Real-time analysis up to maximum available BW, optimum detection, license | ||
| N9020A-RT1 | Real-time analysis up to maximum available BW, basic detection license | ||
| Accessories | |||
| N9020A-1CP | 上架鑲條和前把手套件
|
||
| N9020A-1CM | 上架鑲條套件
|
||
| N9020A-1CN | 前把手套件
|
||
| N9020A-1CR | 機架滑軌套件
|
||
| N9020A-HTC | 硬運輸箱
|
||
| N9020A-DVR | USB DVD-ROM/CD-R/RW 驅動器
|
||
| N9020A-KYB | Keyboard, USB | ||
| N9020A-MLP | 50 至 75 Ω 小損耗衰減器（N 型至 BNC）
|
||
| N9020A-KB2 | US 65 Key USB Keyboard | ||
| N9020A-BAG | Accessory Pouch | ||
| Additional documentation | |||
| N9020A-AB1 | Getting Started Guide MXA Korean Localization | ||
| N9020A-ABD | Getting Started Guide MXA German Localization | ||
| N9020A-ABF | Getting Started Guide MXA French Localization | ||
| N9020A-ABJ | Getting Started Guide MXA Japanese Localization | ||
| N9020A-AKT | Getting Started Guide MXA Russian Localization | ||
| N9020A-AB2 | Getting started guide X series Chinese localization | ||
| Real Time Recorder | |||
| N9020A-RTR | 實時頻譜記錄器和分析儀應用軟件實例 | ||
| 頻率選件 | 3.6、8.4、13.6、26.5 GHz，使用混頻器可達 1.1 THz |
|---|---|
| 大分析帶寬 | 160 MHz |
| 帶寬選件 | 25 MHz 標配，40、85、125、160 MHz |
| 大實時帶寬 | 160 MHz |
| 實時帶寬選件 | 85, 125, 160 MHz |
| 1 GHz 時的 DANL | -166 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -114 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 總體幅度精度 | ±0.23 dB |
| 三階截獲（TOI），1 GHz 時 | +20 dBm |
| 1 GHz 時的大三階動態范圍 | 116 dB |
| 應用——通用 |
|
| 應用——蜂窩 |
|
| 應用——無線連通性 |
|
| 應用——數字視頻 |
|
| 性能水平 | ◆◆◆◆◇◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的短信號持續時間 | 3.57 µs |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 5 ns |
| 無雜散動態范圍 | 72 dBc |
| 多域帶寬 | 160 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -154 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -151 dBm/Hz |
| 可用應用 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 否 |
