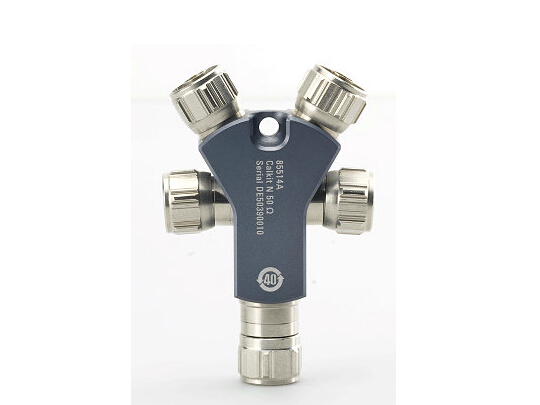

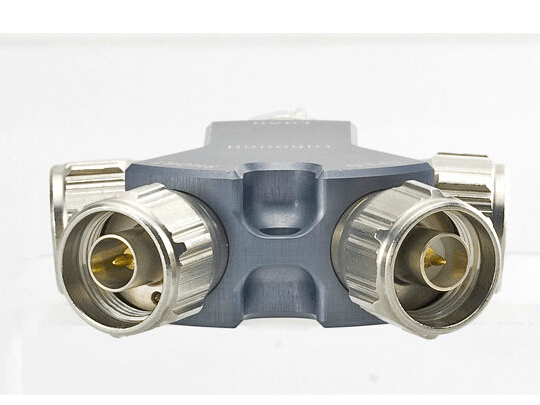

85514A 4 合1 OSLT 機械校準套件，DC 至 9 GHz，N 型（陽頭），50 ?
描述
85514A 4 合 1 機械校準件外形緊湊，可提供開路、短路、負載和直通校準。該模塊體積小、重量輕，且易于操作。直通校準可以支持用戶方便地校準非插入器件，例如電纜或具有陽頭至陽頭連接器的濾波器。在執行“直通”校準時可使用 85514A 直通校準件。
| 85514A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| 85514A-A6J | ANSI Z540-1-1994 Calibration |
| 85514A-UK6 | Commercial calibration certificate with test data |
主要特性與技術指標
- N 型（陽頭），50 ?，開路、短路、負載和直通
- 直流至 9 GHz
- 開路相位誤差：0 至 4 GHz ≤ 2.0°，4 至 9 GHz ≤ 3.0°
- 短路相位誤差：0 至 9 GHz ≤ 1.25°
- 負載回波損耗：0 至 6 GHz ≥ 42 dB，6 至 9 GHz ≥ 35 dB
- 直通，陰頭至陰頭，插入損耗：0 至 4 GHz ≤ 0.05 dB，4 至 9 GHz ≤ 0.1 dB
- 尺寸：高 x 寬 x 深 ~ 99 x 65 x 22 毫米
