主要特性與技術指標
- 通過單一連接進行快速完整的3端口或4端口校準
- NIST標準精確校準
- 減小連接器磨損
- 通過USB接口直接控制PNA和ENA系列網絡分析儀
- 可靠的固態開關
- 提供混合連接器選件（3.5 mm，N型50Ω和7-16）
N4690系列, 2端口微波電子校準件
85090系列, 2端口射頻電子校準件

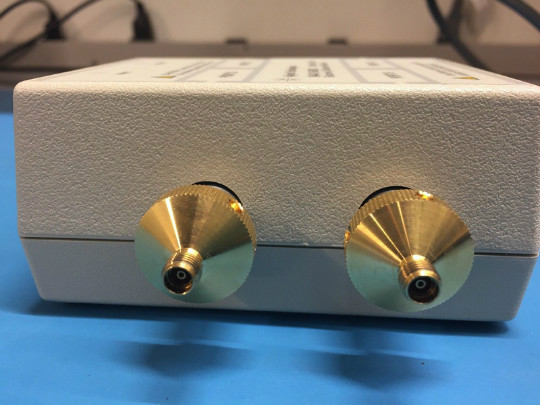

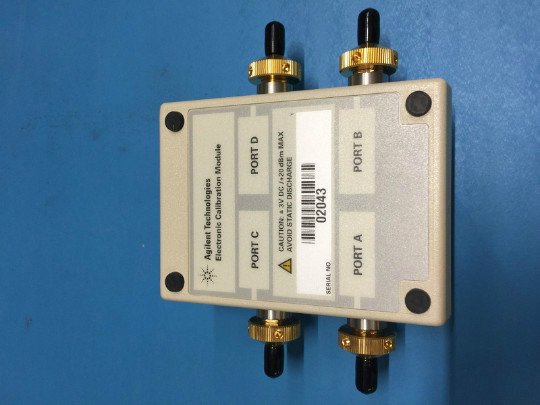

N4430系列, 4端口電子校準件
選件 說明
00F 把電子校準件上陰性-陽性連接器換成陰性-陰性連接器
00M 把電子校準件上陰性-陽性連接器換成陽性-陽性連接器
00A 增加陽性-陽性和陰性-陰性適配器(對于3.5mm接頭的模塊, 該選件還增加一個5/6"90N-cm (8in-bl)的扭矩扳手)
1A7 ISO 17025一致性校準
A6J ANSI Z540一致性校準
UK6 包含測試數據的商業校準證書
M0F 電子校準件上的連接器接頭的極性為陰性-陽性
010 4個陰性接頭, 3.5mm連接器
020 4個陰性接頭, N型50Ω連接器
2端口
連接器類型 頻率范圍 電子校準件型號 可供選擇的選件
F型 300kHz至3GHz 85099C 00A, 00F, 00M, UK6, M0F
N型, 50Ω 300kHz至9GHz 85092C 00A, 00F, 00M, UK6, 1A7, A6J, M0F, 混合類型的連接器
N型, 50Ω 300kHz至18GHz N4690C 00A, 00F, 00M, UK6, 1A7, A6J, M0F
N型, 75Ω 300kHz至3GHz 85096C 00A, 00F, 00M, UK6, M0F
3.5mm 300kHz至9GHz 85093C 00A, 00F, 00M, UK6, 1A7, A6J, M0F, 混合類型的連接器
3.5mm 300kHz至26.5GHz N4691B 00A, 00F, 00M, UK6, 1A7, A6J, M0F
7mm 300kHz至9GHz 85091C UK6, 1A7, A6J
7mm 300kHz至18GHz N4696B UK6, 1A7, A6J
7-16 300kHz至7.5GHz 85098C 00A, 00F, 00M, UK6, M0F, 混合類型的連接器
2.92mm 10MHz至40GHz N4692A 00A, 00F, 00M, UK6, 1A7, A6J, M0F
2.4mm 10MHz至50GHz N4693A 00A, 00F, 00M, UK6, 1A7, A6J, M0F
1.85mm 10MHz至67GHz N4694A 00A, 00F, 00M, UK6, 1A7, A6J, M0F
