- 附帶內部和外部的保護電路
- 可測量熱電偶和熱電偶模擬器
- 可直接輸出電壓、電流及其波形
- 可和MET/CAL軟件結合實現全自動校準
- 可輸出電阻、電容、模擬熱電偶和RTD等
功能眾多，覆蓋廣泛的被校準對象

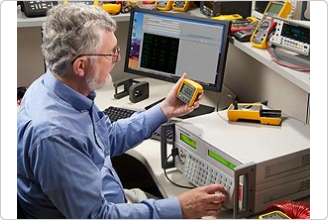

5502A多產品校準器是5500A的升級換代產品。可覆蓋范圍廣泛的被校準對象，例如三位半及四位半數字多用表。5502A 附帶內部和外部的保護電路，可幫助您方便攜帶和運輸，并且安全的校準。5502A還可和MET/CAL軟件結合實現全自動校準。對校準中低端電子測量儀器的解決方案來講，5502A是理想的選擇。
5502A可直接輸出電壓和電流，可輸出各種電壓、電流波形；5502A可同時輸出電壓、電流或者雙路電壓，實現相位控制，用來模擬直流和交流功率。5502A還可輸出電阻、電容、模擬熱電偶和RTD等。 5502A還可測量熱電偶和熱電偶模擬器。
5502A還有兩個示波器校準選件，分別是300MHz示波器校準選件和600MHz校準選件。

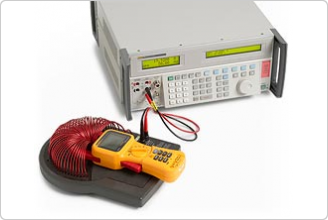

使用福祿克52120A跨導放大器，5502A的電流輸出還可從20.5A擴展到100A直流和120A交流。使用25匝和50匝線圈選件，更可產生高達6000A的等效電流。
5502A覆蓋范圍廣泛的被校準對象，包括：
- 數字式和模擬式多用表
- 電流鉗和鉗形表
- 面板表
- 功率表
- 數據采集器
- 溫度計（熱偶及RTD）
- 各種類型的記錄儀
- 過程校準器
- 功率諧波分析儀
- 很多其他類似的測量工具
| 被校準對象 | 福祿克校準器 | ||||
| 多產品校準器 | 高精度多功能校準器 | ||||
| 5080A | 5502A | 5522A | 5700A | 5720A | |
| 模擬指針表/面板表 | |||||
| 重負載表 | |||||
| 輕負載表 | |||||
| 數字多用表 | |||||
| 直流電壓基本準確度 | 100 ppm | 50 ppm | 11 ppm | 6.4 ppm | 3.25 ppm |
| 3.5 位表(典型值 ± 0.3% dcV) | |||||
| 4.5 位表(典型值 ± 0.025% dcV) | |||||
| 5.5 位表(典型值 ± 0.015% dcV) | |||||
| 6.5 位表(典型值 ± 0.0024% dcV) | |||||
| 7.5 位表(典型值 ± 12 ppm dcV) | |||||
| 8.5 位表(典型值 ± 3.9 ppm dcV) | |||||
| 溫度壓力 | |||||
| 模擬RTD | |||||
| RTD 測溫 | |||||
| 模擬熱電偶 | |||||
| 熱電偶測量 | |||||
| 壓力模塊 | 選件 | ||||
| 示波器校準選件 | 1 通道 | ||||
| 200 MHz 至 600 MHz | 200 MHz 選件 | 300 MHz 或 600 MHz 選件 | 600 MHz 選件 | ||
| 1.1 GHz | 選件 | ||||
| 2.1 GHz | |||||
| 3.2 GHz | |||||
| 6 GHz | |||||
| 25 ps快沿 | |||||
| 安規校準 | |||||
| 耐電壓測試儀 | |||||
| 兆歐表 | 選件 | ||||
| 安裝時 | |||||
| PATs | |||||
| 導通性測試儀 | 選件 | ||||
| 功率/電能 | |||||
| 瓦特表 | |||||
| 諧波分析儀 | |||||
| 閃變表 | PQ 選件 | ||||
| 相位表 | PQ 選件 | ||||
| 功率分析儀 | PQ 選件 | ||||
| 功率記錄儀 | |||||
| 其他 | |||||
| 鉗形表 | |||||
| LCR表 | 僅限CR | 僅限CR | |||
| 過程校準器 | |||||
| 數據采集器 | |||||
| 射頻毫伏表 | 03選件 | 03選件 | |||
| # 校準器功能項目 | 8 | 11 | 11 | 5 | 5 |
| 配件 | 描述 |
|---|
| 配件 | 描述 |
|---|---|
| 5522A/CARRYCASE |
便攜箱，帶可拆卸的前|后蓋門 |
| 55XXA/CASE |
帶輪子的運輸箱 |
| 5500A/COIL |
50 匝線圈選件，1000安匝 |
| 9100-200 |
Normal 7.8 磅 false EN-US /* Style Definitions */ 10匝和50匝線圈，1000安匝 |
| 5500A/HNDL |
把手 |
| Y5537 |
機架安裝套件 |
| 5500A/LEADS |
測試線套件 |
| Priority Gold Instrument CarePlan |
Fluke Calibration Priority Gold Instrument CarePlans are available for most calibration products. Please contact your local Fluke Calibration sales representative for details or to request a quote. You may also call the Customer Care Center at 877-355-3225 or send email to careplans@flukecal.com. |
| 能 | 范圍 |
1年技術指標 |
| 直流電壓 | 0 至±1020 V |
50+1.5 |
| 直流電流 | 0 至±20.5 A |
100+7.6 |
| 交流電壓 | 1 mV 至1020 V，10 Hz 至500 kHz |
300+18 |
| 電壓/頻率 | 1000 V@ 10 kHz/330 V@100 kHz | |
| 交流電流 | 29 μA至20.5 A 10 Hz 至30 kHz |
400+61 |
| 波形 | 正弦波，方波，三角波，截頂正弦波 | |
| 電阻 | 0Ω至1100MΩ |
90+18 |
| 電容 | 220 pF 至110 mF |
0.25%+0.091% |
| 功率（虛負載） | 20.9 kW | |
| 相位控制 | 0到±179.99°，10Hz到10KHz |
0.15° |
| 熱電偶（輸出和測量溫度） | -250℃到+2316℃（11種類型）B, C, E, J, K L N R, S, T, U 10 μV/℃和1 mV/℃ |
0.14℃ |
| RTD (輸出和測量溫度) | -200℃到630℃（8種類型） Pt 385-100Ω Pt 3926-100Ω Pt 3916-100Ω Pt 385- 200Ω Pt 385-500Ω Pt 385 1000Ω PtNi 385-120Ω(Ni120) Cu 427 10Ω |
0.03℃ |
| 頻率 | 0.01Hz到2.0MHz |
25ppm+1mHz |
| 示波器校準(選件) | 穩幅正弦波，從5 mV至5.5 Vpp, 頻率從50 kHz 至600 kHz；上升沿< 300 ps，多觸發功能，直流，方波和時標。 | |
| 電流放大(輔助放大器52120A) | 將電流輸出從20.5 A放大至100 A直流，120 A交流（頻率從10 Hz 至10 kHz） | |
| 通信接口 | RS-232, IEEE 488 |
